Затяжелитель 2 ПКБ алюминиевого сплава автоматический в 1 50*80 до 445*330мм

SMT Автоматический вакуумный и магазинный загрузчик печатных плат - Загрузчик печатных плат 2in1, печатная плата 50 * 80-445 * 330 мм |Оборудование для обработки досок ИНФИТЕК

INFITEK VL-L-TN Автоматический вакуумный и магазинный загрузчик печатных плат - это загрузчик печатных плат 2-в-1, используемый в производственной линии поверхностного монтажа.Это оборудование для обработки плат подходит для производственных линий SMT, которые используют двусторонние печатные платы и используют одну и ту же производственную линию для обработки верхней и нижней стороны.Автоматическая вакуумная и магазинная загрузочная машина INFITEK VL-L-TN может использоваться в качестве вакуумного загрузчика печатных плат и загрузчика магазинов.Это двойное оборудование для обработки плат SMT предназначено для использования с печатными платами от самых маленьких до L-типа размером от 50*80 мм до 445*330 мм.

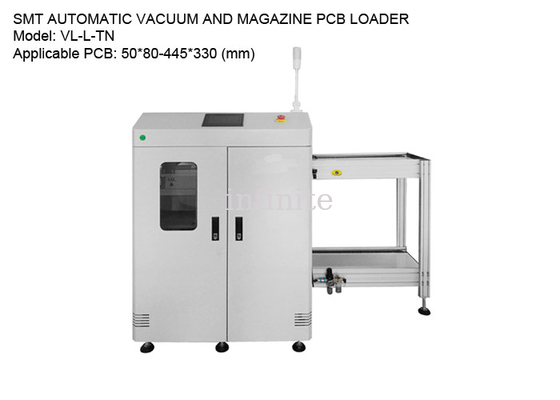

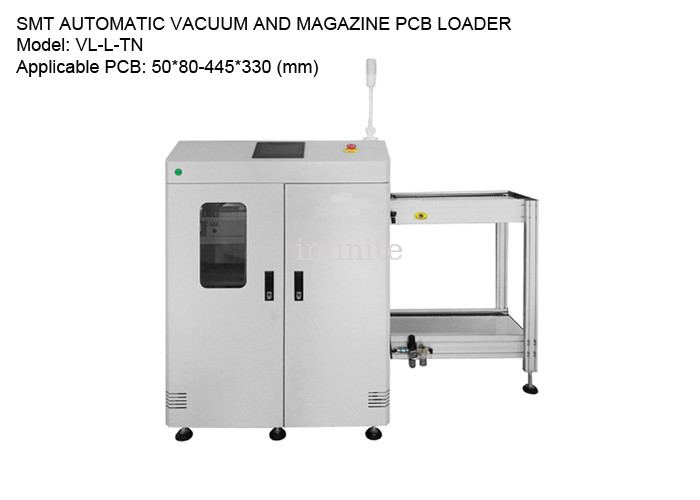

SMT АВТОМАТИЧЕСКИЙ ВАКУУМНЫЙ И МАГАЗИННЫЙ ЗАГРУЗЧИК ПХД

Модель: ВЛ-Л-ТН

Применимые размеры печатных плат: 50*80-445*330 (мм)

Размер магазина печатных плат: 460*400*563 (мм)

Размеры машины: 2220*945*1250 (мм)

Вес машины: прибл.240 кг.

Функции:

• Специальные учреждения из алюминиевого сплава, более четко понимают состояние работы журнала.
• Стабильная цельная конструкция подъемной платформы для литья повысила устойчивость оборудования.
• Многофункциональная электрическая схема и программный дизайн, стабильная работа, обеспечивают плавность печатной платы подающей пластины.
• Верхняя часть бункера имеет 4 вида выбора PITCH, которые могут установить шаг шага печатной платы подающей пластины.
• Трехцветный светодиодный индикатор работы управляется 7-дюймовым цветным человеко-машинным интерфейсом.
• Для позиционирования всасывающего сопла используется универсальный механизм позиционирования, а всасывающие насадки можно регулировать в соответствии с характеристиками печатной платы.
• Платная часть печатной платы на присоске имеет функцию подъема и снятия.
• Материальная коробка передается пластиковой полосой плоской пластины.
• Регулируемый контроль скорости нажимной пластины
• Трехточечное позиционирование, а также верхний и нижний пневматический зажим обеспечивают точное расположение коробки.
• Система защиты нажимной пластины гарантирует, что печатная плата не будет повреждена, а технологические потери будут уменьшены.
• Стандартный коммуникационный интерфейс SMEMA может быть подключен к другим устройствам автоматизации.

Схема работы
