Автоматический вакуумный и магазинный загрузчик печатных плат INFITEK VL-LL-TN SMT представляет собой оборудование двойного назначения для обработки плат, подходящее для производственных линий SMT, в которых используются двухсторонние печатные платы.Этот загрузчик печатных плат можно использовать в качестве вакуумного загрузчика печатных плат.А если необходимо загрузить печатную плату, которая уже имеет верхнее крепление, можно использовать магазинный загрузчик.INFITEK VL-LL-TN SMT Автоматическая машина для вакуумной и магазинной загрузки печатных плат предназначена для печатных плат типа LL.Его можно использовать на печатных платах размером от 50*80-530*390 мм.

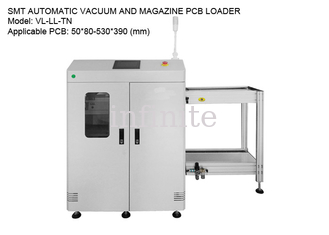

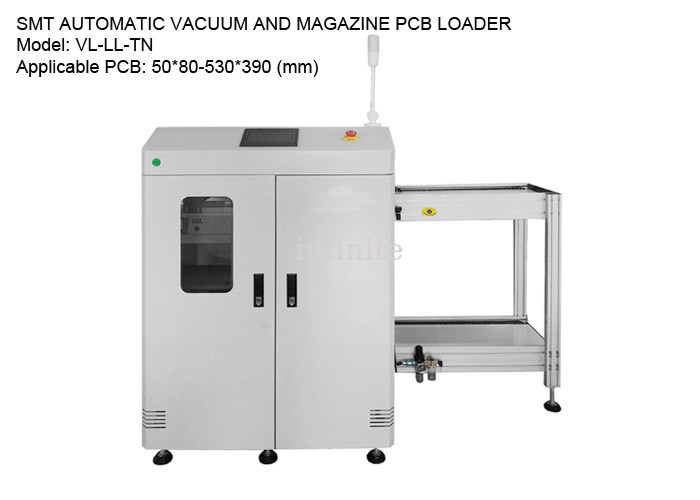

SMT АВТОМАТИЧЕСКИЙ ВАКУУМНЫЙ И МАГАЗИННЫЙ ЗАГРУЗЧИК ПХД
Модель: ВЛ-ЛЛ-ТН
Применимые размеры печатных плат: 50*80-530*390 (мм)
Размер магазина печатных плат: 535*460*563 (мм)
Размеры машины: 2450*1110*1250 (мм)
Вес машины: прибл.280 кг.

Функции:

• Использует специальные детали из алюминиевого сплава, более четко понимает состояние работы журнала.
• Стабильная цельная конструкция подъемной платформы для литья повысила устойчивость оборудования.
• Многофункциональная электрическая схема и программный дизайн, стабильная работа, обеспечивают плавность печатной платы подающей пластины.
• Верхняя часть бункера имеет 4 вида выбора PITCH, которые могут установить шаг шага печатной платы подающей пластины.
• Трехцветный светодиодный индикатор работы управляется 7-дюймовым цветным человеко-машинным интерфейсом.
• Оснащен универсальным механизмом позиционирования для позиционирования всасывающего сопла, а абсорбирующие насадки можно регулировать в соответствии с характеристиками печатной платы.
• Платная часть печатной платы на присоске имеет функцию подъема и снятия.
• Материальная коробка передается пластиковой полосой плоской пластины.
• Регулируемый контроль скорости нажимной пластины
• Трехточечное позиционирование, а также верхний и нижний пневматический зажим обеспечивают точное расположение коробки.
• Система защиты нажимной пластины гарантирует, что печатная плата не будет повреждена, а технологические потери будут уменьшены.
• Стандартный коммуникационный интерфейс SMEMA может быть подключен к другим устройствам автоматизации.



Схема работы
